[投影之窗消息]
北京利國多臺中小型HDMI矩陣和模擬高清轉數字高清轉換器應用于某重要部門。此高清會議系統有7個會場組成（1個主會場，6個分會場），要求各會場之間實現高清視訊會議的互通。

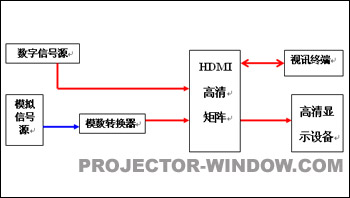

各個會場都是新建的，因此不需考慮新老系統的兼容問題，最終定下來各會場的所有信號實現“數字化”。但有時信號源可能是臨時筆記本的模擬信號或PC機的模擬信號，需要把分辨率為720P或1080P的VGA模擬高清信號轉為數字高清信號。系統連接圖如下：
在這里需要重點提一下模擬信號轉數字信號過程中的EDID協議問題（傳輸設備與傳輸設備，傳輸設備與顯示設備的“握手協議”）。在工程應用中特別是在涉及到數字信號的應用中，EDID協議，HDCP加密協議（HDCP相關可參看網站其它文章）是至關重要的，必須保證各設備之間的協議握手是“通暢”的。在此系統中，數字信號源接矩陣，模擬信號源接模數轉換器再接到矩陣，然后是矩陣接高清顯示設備和視訊會議終端。這些設備的EDID協議通道都是能夠相互聯通的，這樣就最大限度的實現了多種分辨率的兼容。
|
